Зернотранспортне обладнання

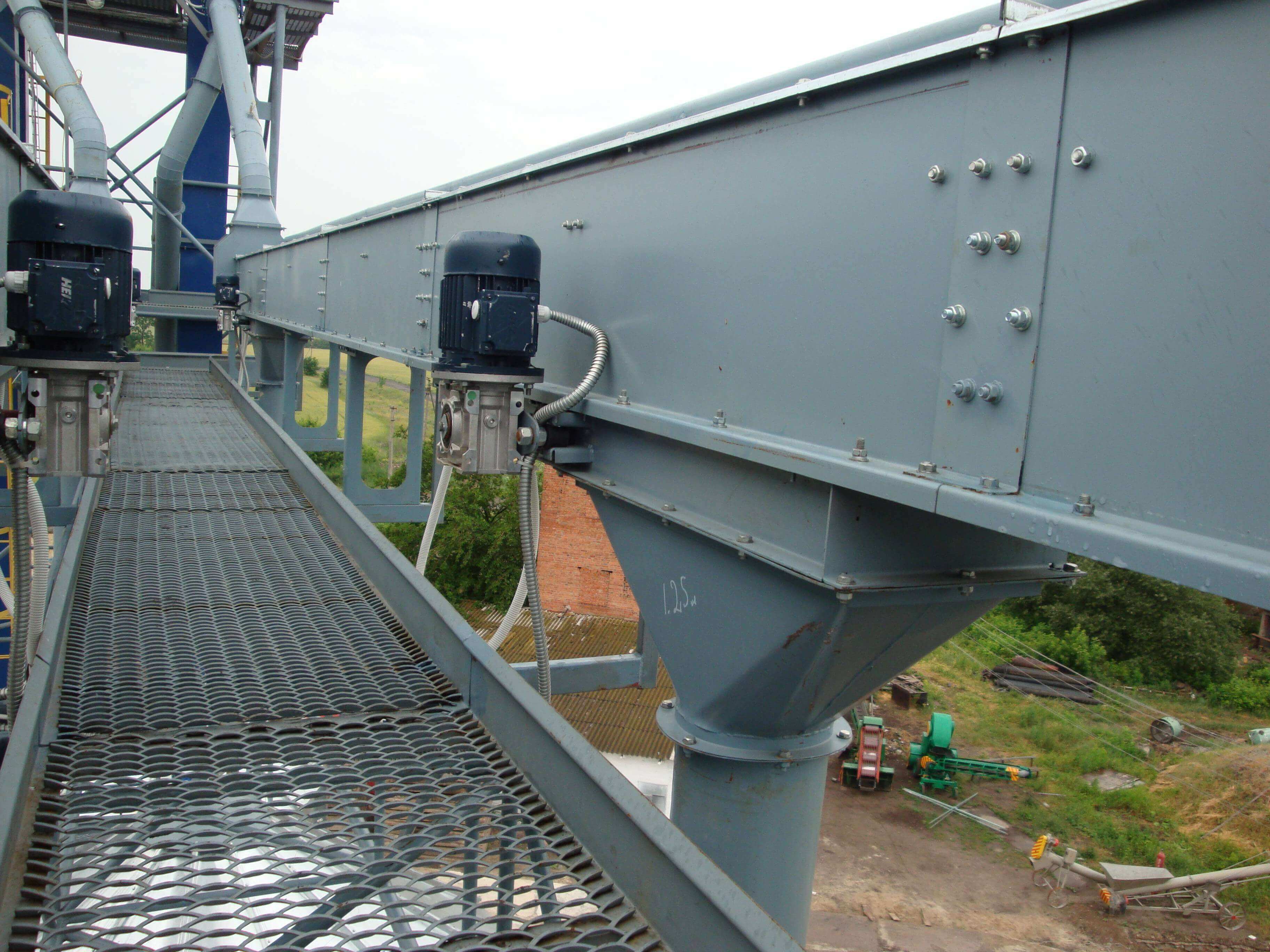

Конвеєри ланцюгові.

Конвеєри ланцюгові (транспортери скребкові) призначені для горизонтального або похилого (з кутом нахилу не більше 15 °), реверсивного, двоходового переміщення зерна і продуктів його переробки у всіх кліматичних зонах.

Призначені для встановлення як на відкритому повітрі так і в приміщенні. Довжина конвеєра утворюється набором приводної і натяжної станцій, прохідних, завантажувальних секцій і секцій проміжного вивантаження. З'єднання всіх вузлів конвеєра болтове. Ряд довжин прохідних секцій - від 0,625 м до 2,5 м – дозволяє зібрати конвеєр будь-якої довжини з кроком 125 мм.

Конвеєри виготовляються продуктивністю 20, 50, 100, 200 т/год та довжиною до 50 м.

У завантажувальну секцію подача продукту здійснюється безпосередньо на нижню робочу ланку ланцюга зі скребками. Стінки завантажувальної секції футеровані поліуретаном завтовшки 3,5 мм.

Прохідні секції зверху закриті кришками з оцинкованого металу. Натяг ланцюга відбувається за допомогою двох натяжних гвинтів. Прохідні секції спеціальної конструкції дозволяють встановити рейкові засувки з ручним або електричним приводом і забезпечити проміжне вивантаження.

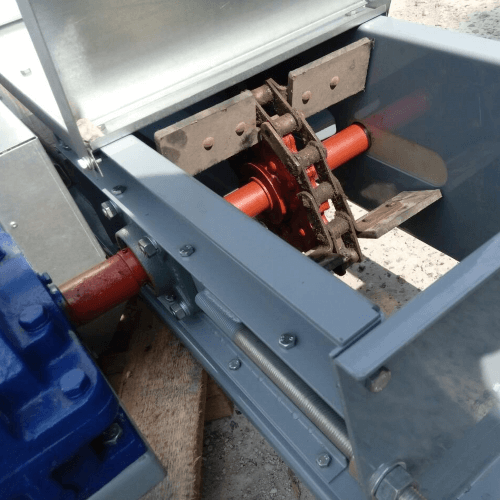

Заслінки в засувках відкриваються вздовж осі конвеєра. Тяговим органом конвеєра є спеціальне  виконання стандартного ланцюга М112 або ТРД-38. На ланцюгу встановлені пластикові скребки.

Конвеєр виготовляється в двох варіантах покриття:

пофарбований порошковою фарбою сірого кольору;

гаряче цинкування не нижче 275г/м².

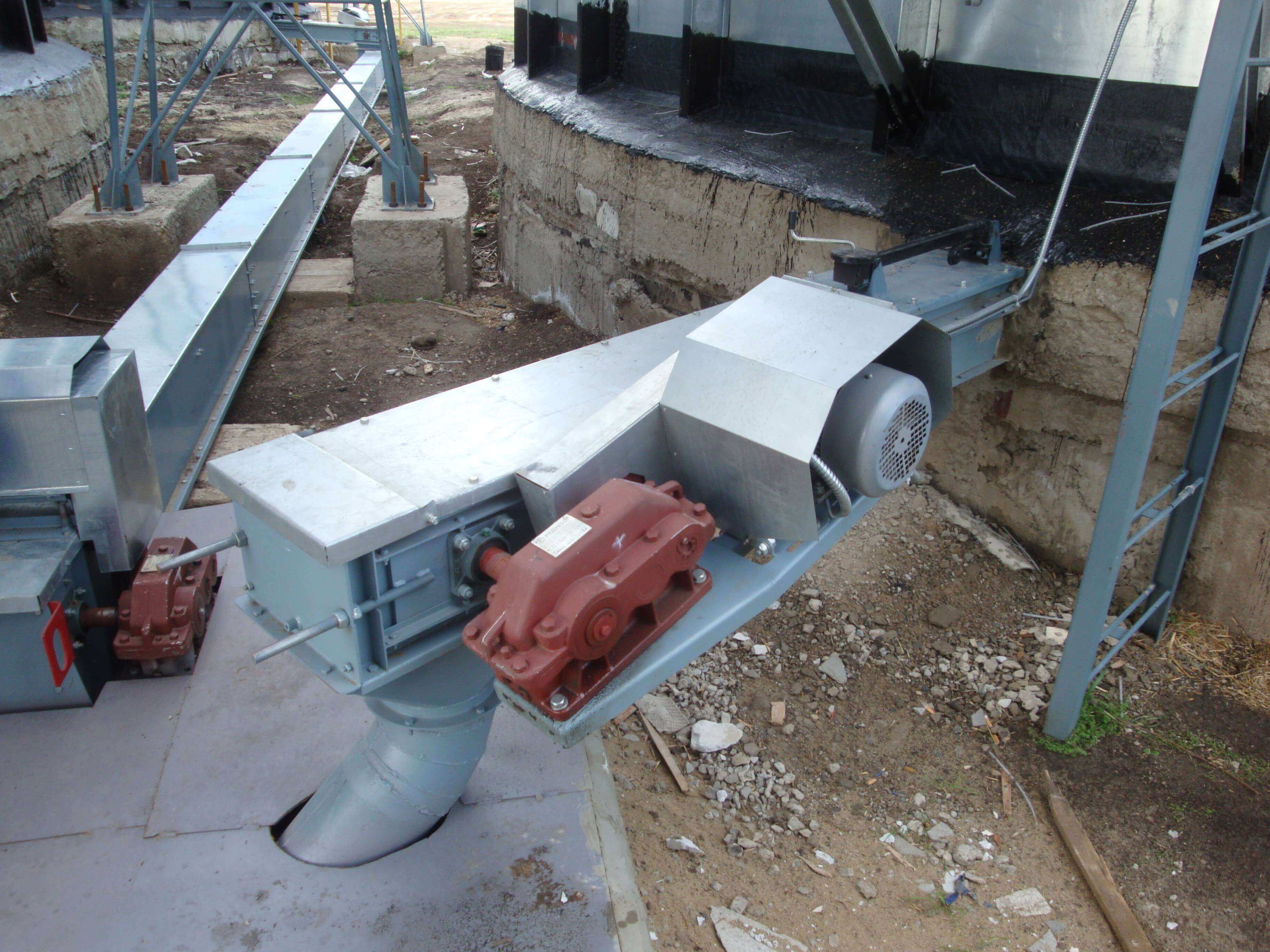

Привод складається з циліндричного редуктора вітчизняного або імпортного виробництва та електро-двигуна, або мотор-редуктора імпортного виробництва. Редуктор з порожнистим вихідним валом з’єднаний з приводним валом конвеєра і передає  обертання на нього без муфти.

Базовий комплект:

Станція приводна;

Станція натяжна;

Секція завантажувальна футерованная поліуретаном;

Секції прохідні;

Ланцюг зі скребками;

Датчик завалу приводної станції.



Додаткове обладнання:

Додаткова завантажувальна секція;

Секції проміжного вивантаження;

Засувки з ручним / електричним приводом;

Футеровка днища;

Вузли кріплення;

Перехідники;

Щит керування без кабелів;

Пристрій контролю швидкості ланцюга.

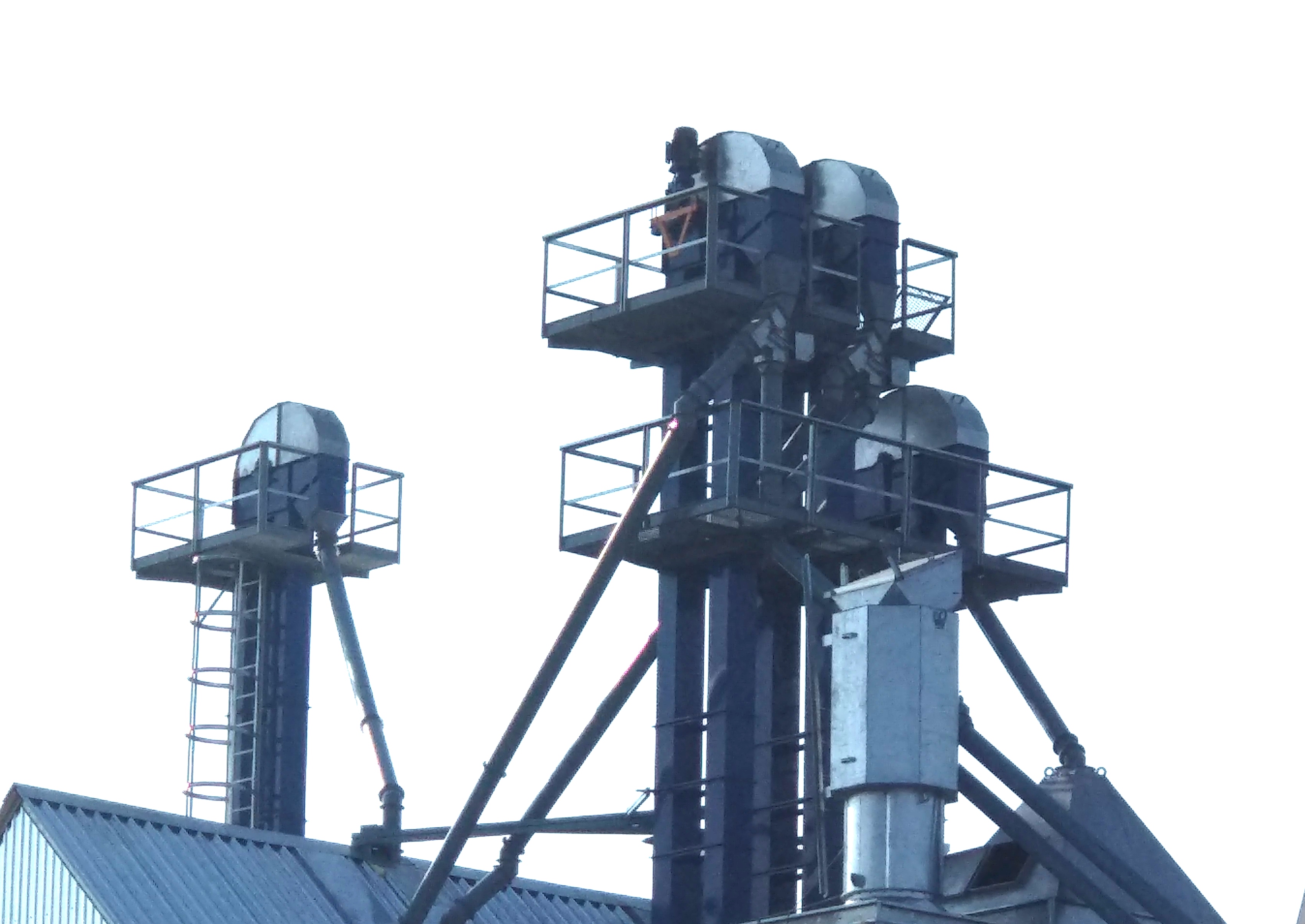

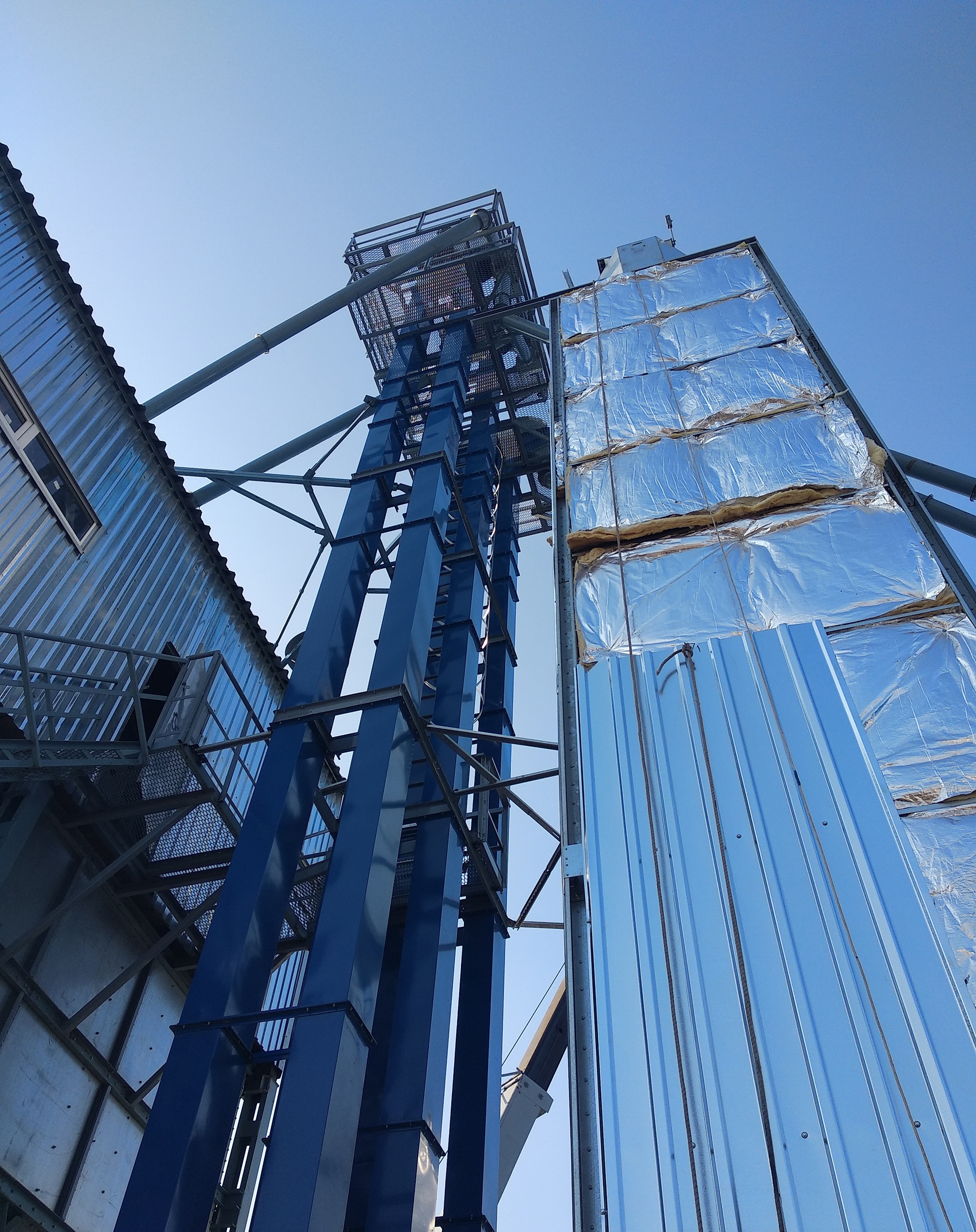

Норії стрічкові.

Норії стрічкові призначені для вертикального переміщення зерна і продуктів його переробки у млинах, комбікормових заводах, елеваторах, зерносушильних та зерноочисних комплексах, лініях гранулювання, хлібоприймальних пунктах та подачі зерна в склади та зерносховища.   Використовуються для роботи як на відкритому повітрі, так і приміщеннях.

Норії виготовляються продуктивністю 10, 25, 50, 100, 200 т/год та висотою до 40 м.

Висота норії утворюється набором голови (приводної станції), башмака (натяжної станції), прохідних і ремонтних секцій. З'єднання усіх вузлів норії болтове. Завдяки конструкції головки норії не потрібно додаткових майданчиків для кріплення приводу. Усі норії укомплектовані механізмами зупинки зворотнього ходу.

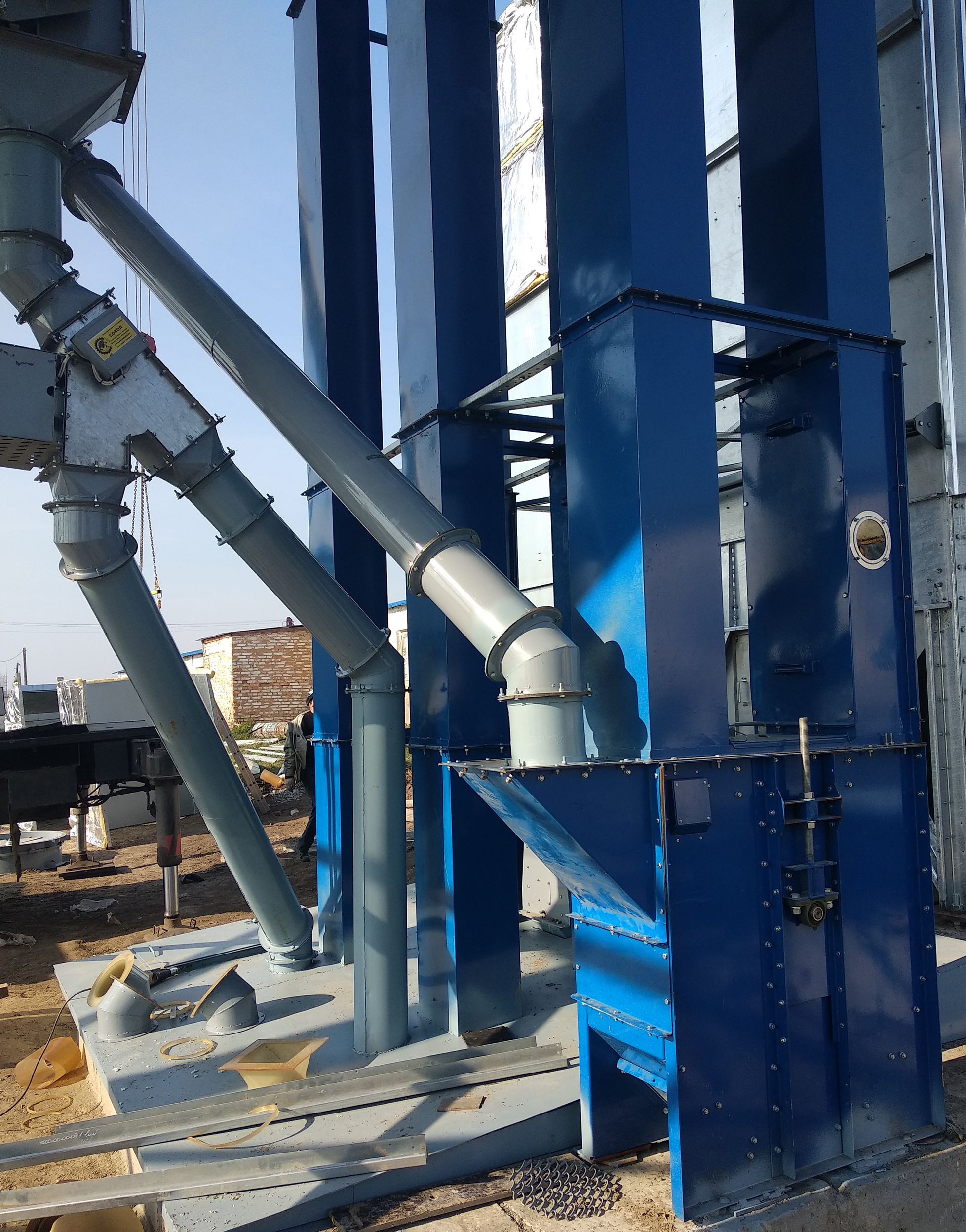

Натяг стрічки з ковшами відбувається в башмаку за допомогою двох натяжних гвинтів. Тяговим органом стрічкової норії є багатошарова гумова стрічка, на якій встановлені ковші з ударостійкої харчової пластмаси.

Привод голови норії складається з циліндричного редуктора вітчизняного або імпортного виробництва і електродвигуна, або мотор-редуктора імпортного виробництва. Редуктор з порожнистим вихідним валом з’єднаний з приводним валом конвеєра і передає обертання на нього без муфти.

Норія виготовляється у двох варіантах покриття:

пофарбований порошковою фарбою синього кольору;

гаряче цинкування не менше 275г / м².



Додатково норії для зерна можуть комплектуватися датчиками завалу, сходу і швидкості стрічки. Спеціально розроблені і серійно випускаються майданчики обслуговування приводу і вертикальні драбинки з кріпленням безпосередньо на норію.

Базовий комплект:

голова футерована поліуретаном з приводом;

башмак;

приймальний лоток футерований поліуретаном;

секція ремонтна;

секції прохідні;

стрічка з ковшами.



Додаткове обладнання:

додатковий прийомний лоток футерований поліуретаном;

майданчик обслуговування приводу з кріпленням на норію;

рабинка вертикальна з кріпленням на норію;

датчик завалу натяжної станції;

датчик сходу стрічки;

пристрій контролю швидкості стрічки;

щит керування без кабелів;

засувка з ручним / електро приводом з кріпленням на натяжну станцію (для завальних ям);

вибухо розрядники;

перехідники.
